ТУ
16.К73.063-2002
ТУ
16.К73.059-2001
Код ОКПД2
27.32.14.190

Кабель предназначен для присоединения передвижных машин и механизмов в шахтах к сети на номинальное переменное напряжение 1,14; 3,3 и 6 кВ частоты до 50 Гц на основных и до 220 В на вспомогательных жилах.

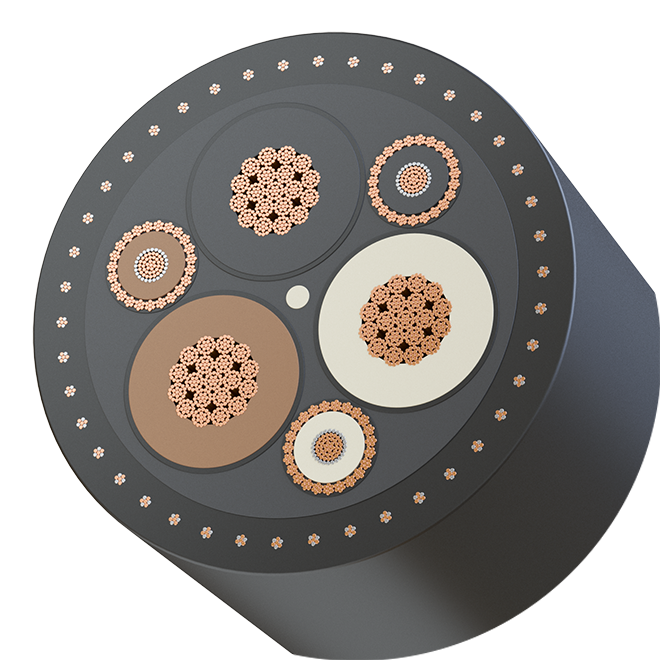

  1. 1
    Токопроводящая жила медная многопроволочная,
    класс гибкости 5
  2. 2
    Вспомогательные жилы медные, армированы оплеткой
    из стальных проволок
  3. 3
    Изоляция основных
    и вспомогательных жил резина теплостойкая на основе этиленпропиленового каучука
  4. 4
    Экран основных жил резина электропроводящая, отделяющаяся
  5. 5
    Жила заземления медная, расщепленная и обмотанная
    по изоляции вспомогательных жил
  6. 6
    Комбинированные элементы из вспомогательной жилы и жилы заземления расположены в промежутках между основных жил
  7. 7
    Внутренняя оболочка резина маслостойкая,
    не распространяющая горение
  8. 8
    Броня / заземление повив из стренг, скрученных из медных и стальных проволок, завулканизированных между внутренней и наружной оболочками
  9. 9
    Наружная оболочка резина маслостойкая, с повышенной
    стойкостью к истираемости и раздиру
  • Вид климатического исполнения по ГОСТ 15150-69 У и Т, категории размещения 5
  • Диапазон температур при эксплуатации от -30 до 55 °С
  • Растягивающее усилие на 1 мм² суммарного сечения всех жил не более 19,6 Н (2,0 кгс)
  • Длительно допустимая рабочая температура на токопроводящих жилах не более 90 °С
  • Минимальный радиус изгиба кабелей при монтаже и эксплуатации 5D кабеля
  • Электрическое сопротивление
  • изоляции 1 км кабеля 1,14 кВ не менее 100 МОм
  • изоляции 1 км кабеля 3,3 кВ и 6 кВ не менее 200 МОм
  • поясного экрана кабеля не более 1,5 кОм
  • Стойкость кабелей к изгибам на угол ± π не менее 10 000 циклов
  • Кабели не распространяют горение при одиночной прокладке
  • Гарантийный срок эксплуатации 6 мес.
  • Строительная длина кабелей не менее 200 м
  • По согласованию с Потребителем допускается поставка кабелей другими длинами
Кабели на напряжение 1,14 кВ
Число и номинальное сечение жил, мм² Номинальный
наружный диаметр, мм		 Расчетная масса
1 км кабеля, кг		 Токовые
нагрузки *, А
основных заземления вспомогательных
3×16 10 3×1,5 40,0 2200 127
3×19 10 3×1,5 41,0 2700 144
3×25 16 3×1,5 44,0 3000 166
3×35 16 3×2,5 45,0 3500 202
3×50 25 3×2,5 48,0 3800 249
3×70 35 3×2,5 51,0 4800 306
3×70 35 3×4,0 52,0 5600 306
3×95 35 3×2,5 56,0 5800 356
3×95 50 3×4,0 57,0 6000 356

Верхнее предельное отклонение от номинального наружного диаметра 0,1 D, где D – номинальный наружный диаметр кабеля. Расчетная масса кабелей приведена в качестве справочного материала для номинальных размеров кабелей. Допускается изготавливать кабели с другими сечениями жилы заземления и вспомогательных жил.

Кабели на напряжение 3,3 и 6 кВ
Число и номинальное сечение жил, мм² Расчетный наружный диаметр кабеля, мм
основных заземления вспомогательных на 3,3 кВ на 6 кВ
3×35 16 3×2,5 50 52
3×50 25 3×2,5 52 56
3×70 35 3×2,5 54 60
3×95 50 3×2,5 59 63

Верхнее предельное отклонение от номинального наружного диаметра 0,1 D, где D – номинальный наружный диаметр кабеля. Допускается изготавливать кабели с другими сечениями жилы заземления и вспомогательных жил.

Кабель соответствует новым требованиям Ростехнадзора в области промышленной безопасности

Конструкция обеспечивает, при повреждении наружной оболочки кабеля, отключение кабеля до повреждения изоляции основных жил и возникновения короткого замыкания, что соответствует новой редакции п. 417 Федеральных норм и правил.

Стойкость кабелей к изгибам на угол ±180 град, до 20 000 циклов.

Кабели не распространяют горение при одиночной прокладке (IEC 60332-1-2).

Широкий диапазон температур эксплуатации от -30 °С до 50 °С.

Электрическое сопротивление:

  • поясного экрана кабеля, не более 1,5 кОм
  • изоляции 1 км кабеля, не менее 100 МОм
